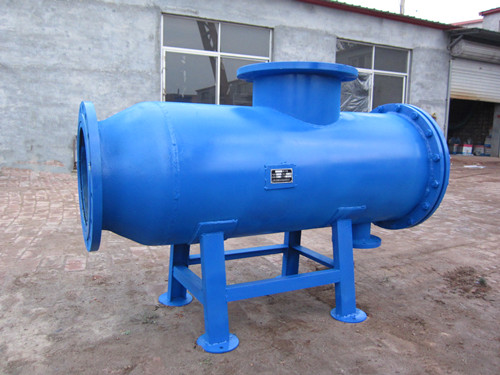

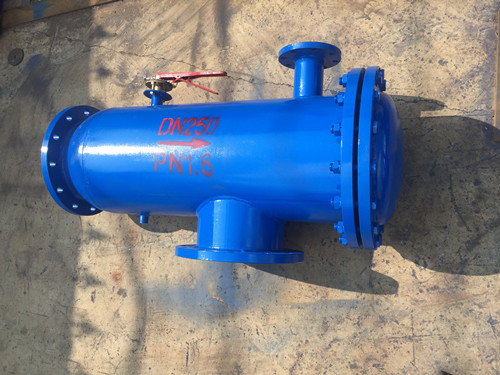

臥式角通除污器圖片

   臥式角通除污器圖片說明：左圖為近5年的新型臥式角通除污器，支持在線排污，成本經流型；右圖為老款、老型臥式角通除污器需要反沖洗排污，不支持在線排污。

臥式角通除污器主要參數

   公稱壓力：1.0MPa-1.6MPa-2.5MPa；

   介質溫度：0-150度；

   適用介質：水、油品、蒸汽、海水、污水。

   規格口徑：50到1200mm。

   法蘭標準：GB9112-9131

   試驗標準：GB/T13927 AP1598。

普惠牌臥式角通除污器特點

   臥式角通除污器、角通除污器特點： 就是無需管路停機就可排污，手動操作可定時或不定時進行排污。通過扳動手柄方向改變直通除污器內部絕大部分介質的流向，壓力瞬間加大，雜物被排出；該臥式角通除污器設備無易損件，只定期根據水質進行排污即可；過濾水量大；該除污器壓力損失小，處理水量大；綜合成本低:碳鋼殼體，304不銹鋼濾網無需拆卸和   換濾網，使用壽命長；

   臥式角通除污器、角通除污器直接安裝在產品管道上，不需任何支撐結構，一般靠近被保護的設備前；臥式角通除污器、角通除污器介質流向與產品標在的箭頭方向一致；.排污口應向下，排污管道應安裝排污閥門。臥式角通除污器功能特點技術性能：密封不泄漏；系統不停機，自動排污；過濾精度取決于過濾網的目數。

臥式角通除污器主要部件：

   1.除污器殼體 法蘭 異徑管 大小頭，
   2.筒體 法蘭 法蘭蓋 接管 閥板 軸套 軸 上軸套 下軸套 手板 密封 油封 墊 壓蓋，
   3.過濾 過濾網 網座，
   4.排污 法蘭 排污管。

臥式角通除污器工作原理與結構尺寸

臥式角通除污器工作原理

   下面是臥式角通除污器工作原理圖片，從圖片中可以很清楚的看明白，臥式角通除污器的工作過程，水流從   進入，來到除污過濾筒，從轉向閥身邊經過，經過除污過濾的水，來到出口，流入管道；日常工作時，轉向閥是與除污過濾筒程一個方向，是打開的狀態，就像常見的手柄蝶閥打開的狀態那樣，不影響水流的通過；只有在需要排污時，轉動轉向閥，閥板或者說是蝶板橫在除污過濾器中間，（轉向閥就是蝶閥關閉的狀態），一個除污過濾筒被分為兩部分。

   排污：水流此時只能通過濾筒的前半部分進行過濾除污，被除污過濾后的水流被分成兩部分，一部分從出口流出，一部分反流回到過濾筒內。因為排污時，水能分兩部分流動，所以說它是在線能排污的除污器，排污時，不影響正常的供水；因為水流能反流到濾筒內，所以說它具有反沖洗功能。水流反流到濾筒時，濾筒本身也被沖刷干凈了，堆積、儲存的雜質，在打開排污口的瞬間，也被沖刷出去了。排污過程結束后，關閉排污口。就像一個全新的臥式角通除污器又加入管道的工作。

臥式角通除污器尺寸

   下面的圖表為您提供了常用臥式角通除污器的結構尺寸，用毫米為單位表示。臥式角通除污器也可以定制生產的，各樣的尺寸。

   普惠閥門,   ,   ,免費提供！普惠同類除污器產品還有：立式直通除污器，Y型除污器，臥式直通除污器，KC型除污器，功能相似但是每個產品都各有特點！歡迎對比選購！
