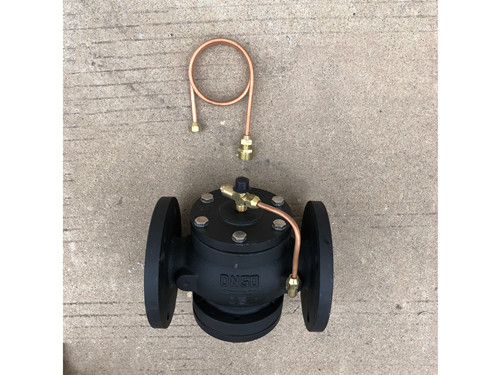

普惠牌自力式壓差控制閥ZY47

　　ZY47系列自力式壓差控制閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中供熱、   空調等水系統中，有利于被控系統各用戶和各末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。

     自力式壓差控制閥ZY47正規廠家【河北普惠】，價格有優勢，！普惠廠家：提供規格DN40-DN600mm，壓力等級1.0-1.6MPa，現貨供應！到貨快！自力式壓差控制閥ZY47一對一服務!03178294124。

自力式壓差控制閥ZY47主要參數

     公稱壓力：1.0MPa-1.6MPa-2.5MPa；

        低動作壓力： ≥0.02MPa；

     規格口徑：50到600mm；

     介質溫度：0到80度；

     適用介質：清水；

     連接形式：法蘭；

     殼體材質：鑄鐵或黃銅。

自力式壓差控制閥結構及特點：

　　ZY47型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化?？刂破魇且粋€(gè)壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與回水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。

自力式壓差控制閥安裝說明：

    盡可能不變徑選用，在流量過低時可考慮縮徑選用。控制閥導壓管連接為1／2管螺紋，導壓管長度為1.5m，連接供水管。本閥分為定壓差型和可調壓差型兩種。公稱壓力：1.6Mpa，介質溫度0-120℃。

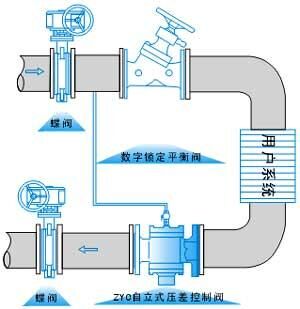

自力式壓差控制閥ZY47安裝典型

自力式壓差控制閥ZY47安裝要點

　　1. 自力式壓差控制閥分為供水式、回水式和旁通式三種。一般安裝在回水管上，閥門上的導壓管與供水管連通；也可選用送水管安裝式，但不能互換。其中的旁通式自力式壓差控制閥在額定壓差范圍內為關閉狀態。

　　2. 自力式壓差控制閥可水平安裝，也可垂直安裝。

　　3. 導壓管連接頭的尺寸一般為1/2″管螺紋，安裝時應在供水管上設置變徑管接頭或焊接管接頭。

　　4. 可調型自力式壓差控制閥有一個調節壓差的旋鈕，調節旋鈕可使壓差設定值增大或減小。

　　5. 安裝位置應按照產品說明書要求設置直管段。

　　6. 在安裝自力式壓差控控制閥前還因在此閥前加裝 GL41HY型過濾器，以免堵塞。如果確認水質足夠清潔可不安裝過濾器。

自力式壓差控制閥平衡閥安裝尺寸

　　ZY47-16注：法蘭尺寸執行GB4216-84   標準。

　　普惠自力式壓差控制閥ZY47   、   ，免費提供安裝方案。期待您的來電:0317-8294124。自力式壓差控制閥同系列產品：自力式流量控制閥，YZW型自力式溫控閥。功能相產品普惠：壓差旁通平衡閥查看！到本站的“控制閥和過濾器系列”查看！
